点赞“新基建” ，看BIM在建筑业乘风破浪！

2020-07-15 00:00:00    来源：    点击：1271    喜欢：0

 “加强新型基础设施建设”（“新基建”）是今年的热词之一，也是央企转型发展的重要着力点。区别于传统基建，“新基建”更加注重数字化、智能化等硬核科技。

新基建的发展给设计企业带来了很多新的市场机遇和市场空间，如运维导向的动态设计要求和城市建筑信息管理与运维空间等等。未来的设计企业除了关注传统业态和物理空间形成的场景之外，更需将人工智能、大数据、5G系统等作为设计的参数和前提，在实体场景设计之外，叠加虚拟设计，更适合产业升级要求和现代生活方式。建筑信息模型（Building Information Modeling，BIM）正是以设计、建造、管理的数字化方法，为设计团队、建筑运营单位提供协同工作的基础，进而达成提高生产效率、节约成本和缩短工期的目标。

◆项目地点：福建省龙岩市

◆建筑面积：30000平方米

龙岩金融商务中心B3#楼为龙岩金融板块子项之一，地上4层，全部为钢结构，主要功能为名品店及配套服务用房；地下2层，其中地下一层局部为地上部分商业用房如餐饮用房的延续，其余部分及地下二层为汽车库。

◆BIM技术

建筑专业BIM应用

1）使用Vasari，Showcase软件在方案设计初期模拟真实环境下的外观效果。

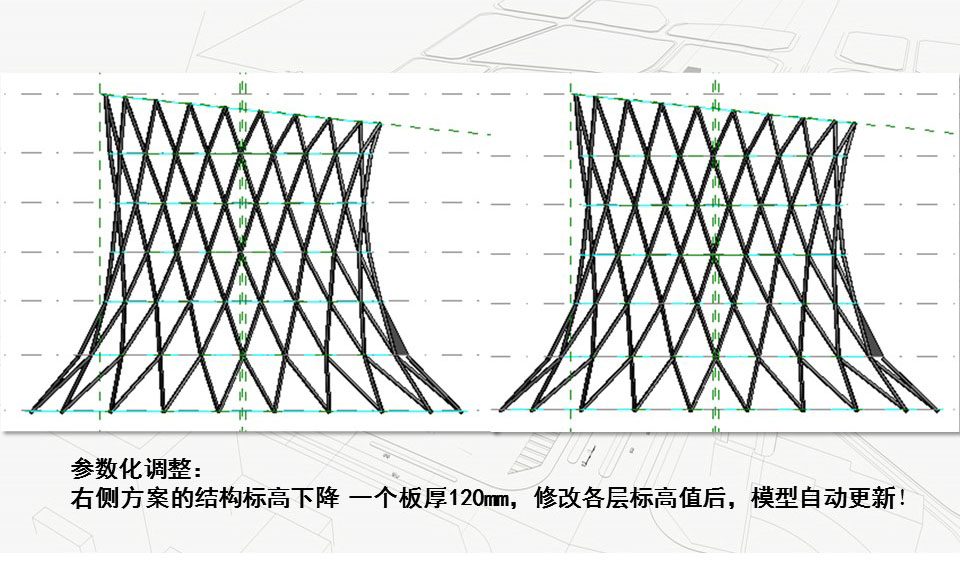

2）使用Revit Architecture 2011 搭建复杂空间网架模型，建筑专业施工图实现100%使用Revit出图。

3）通过插件，实现将Revit模型单线图直接导入Sap2000中。

4）通过插件，实现将Revit单线模型直接导入PKPM软件，使计算模型搭建更加便捷。

结构专业BIM应用

为了保证中心网格结构计算模型的准确性，将Revit模型单线图直接导入Sap2000中。通过Sap2000整体计算，确定了中心网格结构杆件的截面尺寸。

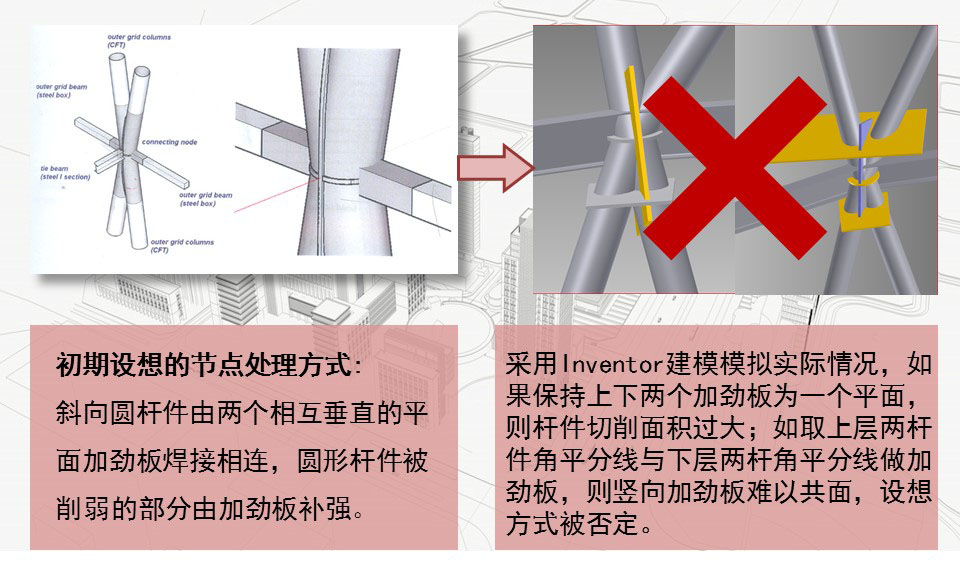

中心网架结构经计算分析确定采用圆形截面杆件，从而有效避免方形杆件各向异性而产生的应力集中。网架的不规则性增加了节点处理的难度，圆形杆件也降低了节点的焊接难度。右图为在Inventor中用于处理节点网架结构单线模型。

采用Inventor调整后节点连接方式在两个不共面的竖向加劲板中间设置较厚的横向加劲板作为转换，一方面保证应力的有效传递，一方面对杆件削弱部分起到补强作用。

有限元模拟中，边界条件的施加是分析能否正确的关键。为了简化力的边界条件，选择在斜杆反弯点处截断杆件，并用刚性梁单元将杆件内力加至截面。由于节点构造比较复杂，采用四面体对其进行网格划分。

每层计算所取得节点为：1）取各杆件应力比较大的节点；2）和单个杆件在同层杆件中应力比最大的节点。 图为各节点的mises应力云图，可见汇交杆件和单个杆件的应力比。

机电专业BIM应用

利用传统的AutoCAD平台，使用MagiCAD软件进行机电专业建模，使得BIM模型和二维平面施工图设计同步完成。

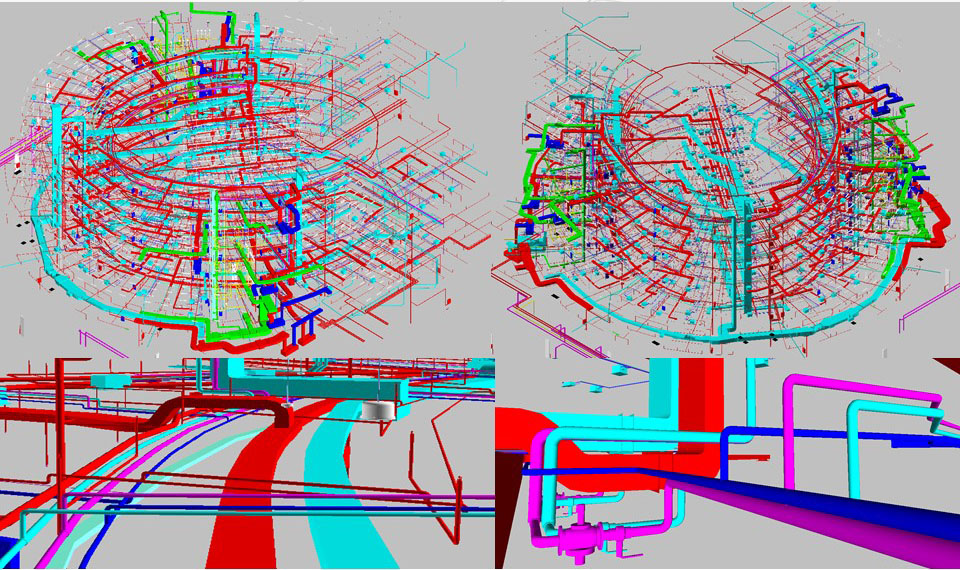

在完成BIM模型的同时，生成轴测图。在完成平面绘图的同时，可对已绘制好的内容进行碰撞检测，检查哪些位置有碰撞，以及对这些碰撞点的精确定位。

完成模型调整后，可以在三维图中看到调整后的效果，随时对调整是否合适做出判断。

  ◆项目名称：盈嘉广场综合体项目

◆项目地点：四川省成都市

◆建筑面积：4.6万平方米

整个项目由办公楼、地上商业、地下商业及停车楼组合而成。项目用地紧张，依据规划要求退让各种建筑控制线后，可供利用的土地面积很少，需要做精确且紧凑的设计。

◆BIM技术

1、钢结构超高层建筑BIM全专业协同设计：土建一体化、机电一体化

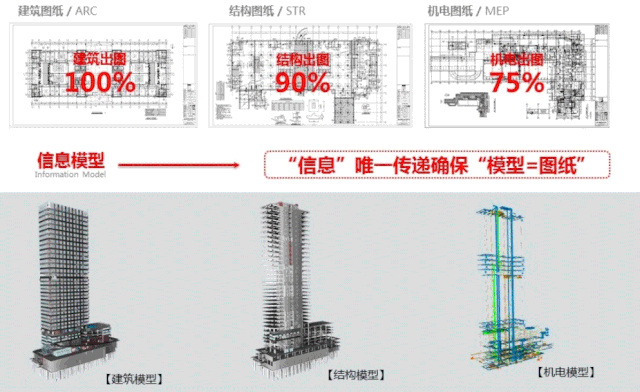

2、BIM信息模型与设计图纸一致性

3、复杂结构精细化BIM设计

4、可视化精准设计，合理利用有限空间

5、BIM管线综合设计

6、BIM数据库信息维护

7、产业链上下游BIM信息模型有效传递

8、设备与电专业实时协同设计

9、Project Wise协同平台测试

10、自主开发虚拟桌面系统BIM协同设计测试

11、自主开发BIM插件

12、自定义特殊族构件库

     BIM在建筑业的发展可谓乘风破浪正当时，未来BIM+大数据+5G的应用前景将不可估量！
